انواع دستگاههای پانچ و گوشه زن ورق
در تولید قطعات صنایع نفت، گاز و پتروشیمی، خودرو، مخابرات و... بسیار پیش میآید که نیاز به سوراخ کردن یک ورق فلزی یا جدا کردن گوشهای از ورق به شکلی خاص داشته باشیم. اگرچه پانچهای دستی برای کاربردهای محدود مناسب هستند اما در کاربردهای صنعتی و گسترده، نیاز به ابزاری سریعتر، دقیقتر و استفاده آسانتر است.
نحوه عملکرد دستگاه پانچ و گوشه زن ورق
در این بخش به معرفی محصول ماشینلات پانچ و گوشهزن ورق که برای صنایع مختلف ساخت و تولید میشوند، میپردازیم.
در تولید قطعات صنایع نفت، گاز و پتروشیمی، خودرو، مخابرات و... بسیار پیش میآید که نیاز به سوراخ کردن یک ورق فلزی یا جدا کردن گوشهای از ورق به شکلی خاص داشته باشیم. اگرچه پانچهای دستی برای کاربردهای محدود مناسب هستند اما در کاربردهای صنعتی و گسترده، نیاز به ابزاری سریعتر، دقیقتر و استفاده آسانتر است. دستگاه پانچ و گوشزن ورق این کار را برای ما انجام میدهد. با قراردادن ورق بین پانچ و قالب، پانچ توسط نیروی هیدرولیک پایین آمده و برش را انجام میدهد.

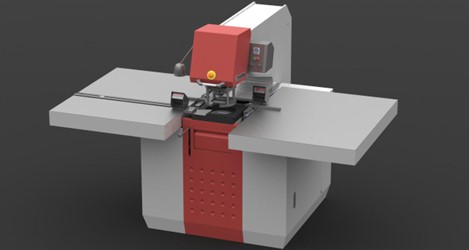

شکل 1 دستگاه پانچ و گوشه زن شرکت پایاپرس

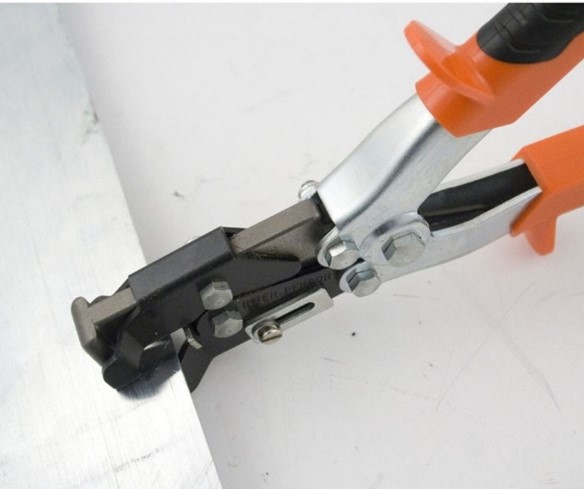

شکل 2 دستگاه پانچ دستی
نحوه عملکرد
دستگاه پانچ و گوشه زن ورق با دو مکانیزم متفاوت موجود است:
- مکانیزم مکانیکی
- مکانیزم هیدرولیکی
مکانیزم هیدرولیکی به شگل گسترده تری استفاده میشود. در این نوع، ورق بین دو ابزار بالایی و پایینی قرار میگیرد. ابزار بالایی، پانچ و ابزار پایینی قالب است. قالبهای این دستگاه در شکلهای مختلف دایرهای، چهارضلعی و چندضلعی موجود اند. به کمک نیروی هیدرولیک ابزار پانچ به پایین حرکت کرده و ورق را به داخل قالب رانده و برش میدهد. در فرآیند این خط تولید، تنش برشی اعمالی به ورق افزایش مییابد تا به استحکام برشی نهایی برسد و قطعه بریده شود.

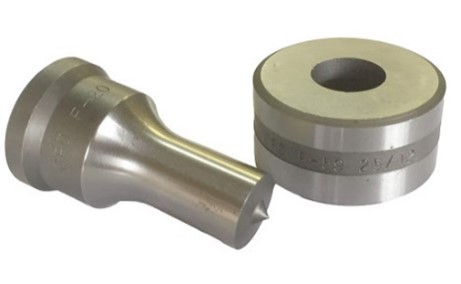

شکل 3 نمونه پانچ و قالب استفاده شده در دستگاه

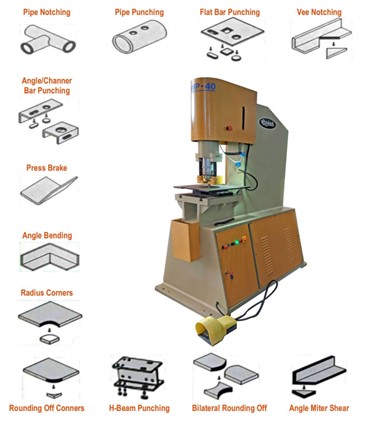

شکل 4 انواع قطعات تولید شده با دستگاه پانچ چندکاره
به دلیل تغییر شکل لبههای قسمت بریده شده، ضروری است لقیای به اندازه 2 تا 10 درصد ضخامت ورق بین پانچ و قالب وجود داشته باشد. این دستگاه به کمک لیزر محل دقیق سوراخ را تشخیص میدهد تا دقت پانچ افزایش یابد. مزیت دیگر این دستگاه جمع کارکردهای پانچ و گوشه زنی به شکل هم زمان در یک دستگاه است.
